Simscape(Simulink)在一维物理仿真方面介绍

Simscape 是 MathWorks 公司（MATLAB 开发商）推出的多域物理系统建模与仿真工具，基于 MATLAB/Simulink 平台，专注于对机械、电气、液压、热力等物理系统进行基于物理的建模（Physics-Based Modeling）。其核心优势在于通过直观的组件连接方式构建系统模型，无需手动推导微分方程，适合复杂系统的跨学科仿真。

Simscape是Simulink的一个库，功能非常强大，只是大家只记得MATLAB/Simulink强大功能。其实用好Simscape，可做到控制与仿真完美结合，无与伦比。

1. Simscape 的核心特点

• 多领域统一建模




  支持机械（平移/旋转运动）、电气（电路/电机）、流体（液压/气动）、热（传热/热交换）等物理域的耦合仿真，例如电动汽车的电机-电池-冷却系统联合仿真。




• 物理网络建模




  采用节点-分支（类似电路中的基尔霍夫定律）方法，通过连接物理组件（如弹簧、电阻、阀门）自动生成微分方程，避免手动数学建模。




• 与 Simulink 无缝集成

  可与 Simulink 的控制算法、信号处理模块联合仿真，实现“物理系统+控制器”的闭环测试（如机器人运动控制）。




• 参数化与可扩展性




  提供模块化组件库，支持用户自定义组件（通过 Simscape Language 编程）或导入第三方模型（如 FMU）。

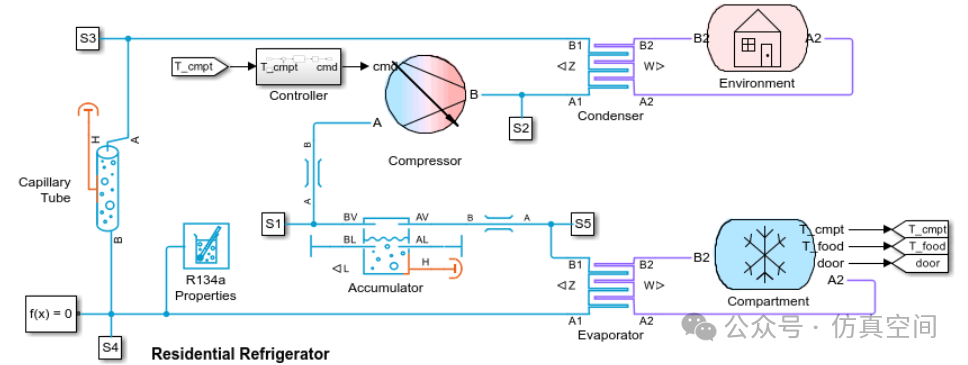

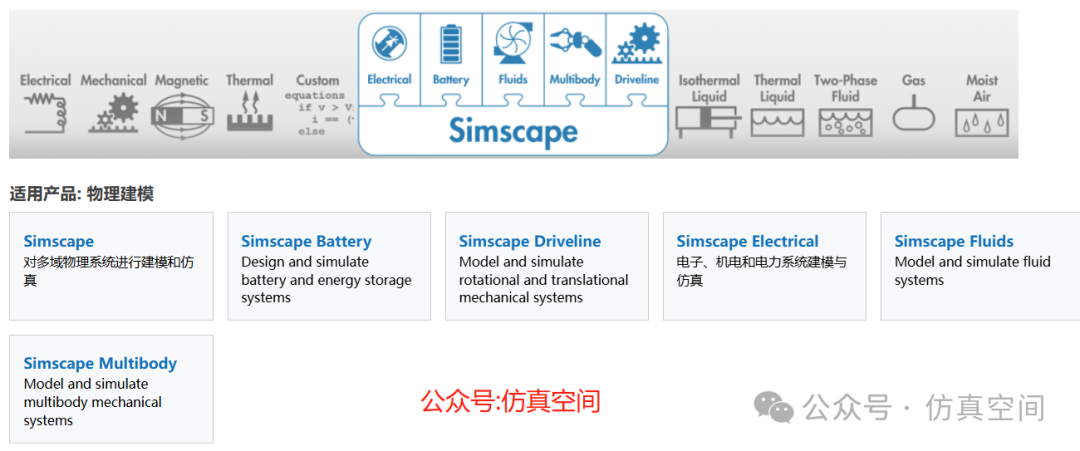

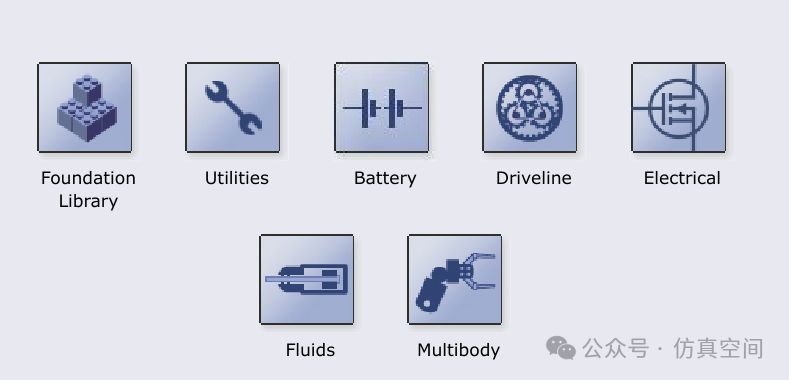

2. 主要模块分类

Simscape 包含多个专业扩展模块，覆盖不同工程领域：

• 基础模块

• Simscape Fundamentals

  基础物理建模库（机械、电气、磁路等）。




• Simscape Multibody

  （原 SimMechanics）：多体动力学仿真，用于机器人、机械臂的刚体/柔体运动分析。




• 专业模块

• Simscape Electrical

  电力电子、电机驱动、电池管理系统（BMS）仿真。




• Simscape Fluids

  原 SimHydraulics）：液压/气动系统（如泵、阀、管路压降分析）。




• Simscape Driveline

  车辆传动系统（离合器、差速器、变速箱）。




• Simscape Battery

  专门用于锂离子电池包的建模与热管理仿真。





3. 典型应用场景

• 新能源汽车

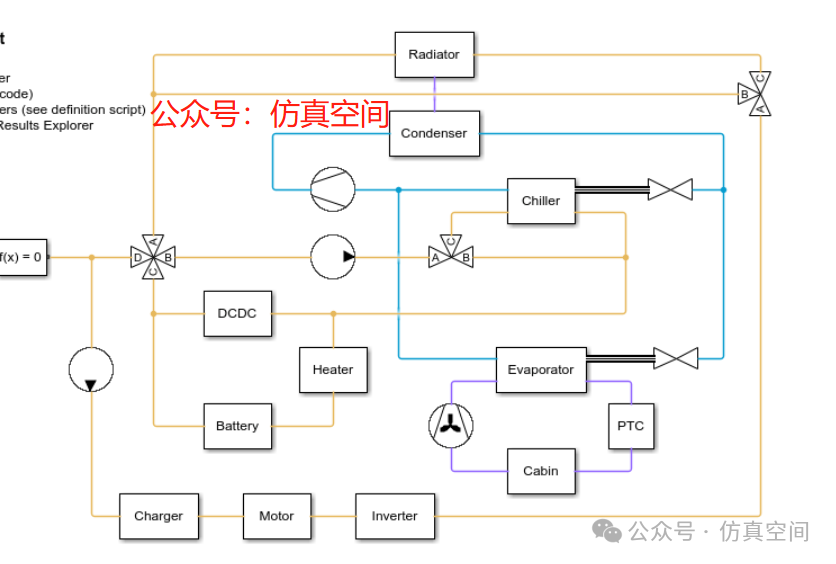

• 电池包热管理（耦合流体+热模块）、电机驱动系统效率优化。

• 工业自动化

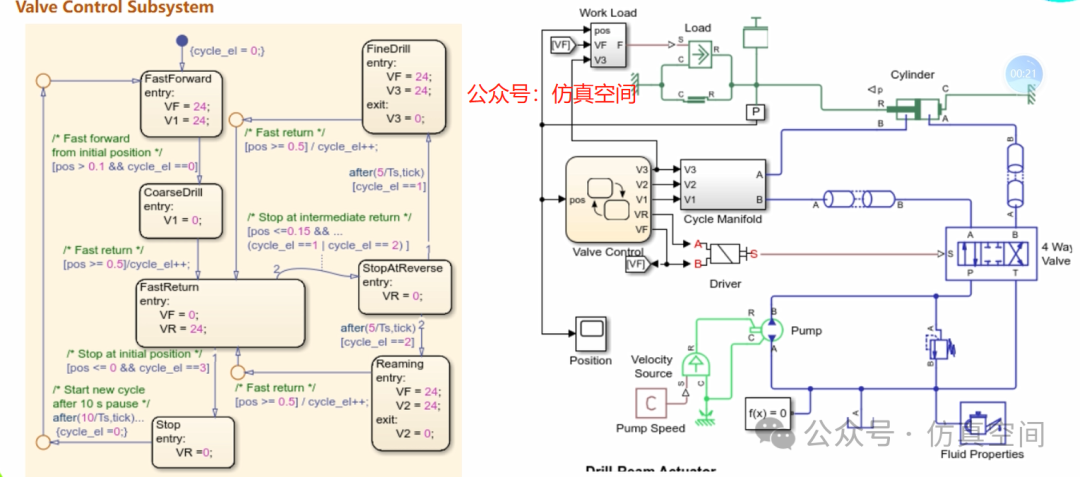

• 液压机械臂的力控制、输送带动力学仿真。

• 能源系统

• 光伏逆变器电路设计、微电网的电力-热力耦合分析。

• 航空航天

• 飞机起落架的液压-机械联合仿真、环境控制系统的热流体分析。


4. 工作流程示例（以电动汽车电机控制为例）

1. 建模

   用 Simscape Electrical 构建永磁同步电机（PMSM）模型，连接 Simscape Driveline 的变速箱。




2. 耦合控制

   在 Simulink 中设计 FOC（磁场定向控制）算法，与电机模型闭环连接。




3. 仿真

   测试电机在 WLTC 循环工况下的扭矩/效率特性。




4. 优化

   调整 PID 参数或电机尺寸（如定子电阻），观察系统响应变化。





5. 优势与局限性

• 优势

• 依托matlab强大能力，做到控制与仿真完美结合。
• 快速原型设计：无需编程即可搭建复杂物理系统。
• 跨学科协同：解决机械-电气-热耦合问题。
• 支持硬件在环（HIL）：生成代码部署到实时目标机（如 dSPACE）。

• 局限性

• 计算效率低于一维专用工具（如 Amesim），适合系统级而非超大规模仿真。
• 参数设置和后处理有改进空间。
