Adams中Spling函数的用法和技巧

2025-08-20
一、SPLINE（样条函数）介绍

  • 有些情况下,施加在机械系统上的运动或作用力无法用函数代替（试验数据，外部离散数据），故采用SPLINE（样条函数）工具。
  • 它是用于将离散数据点拟合成连续曲线，常用于定义非线性关系（如力-位移曲线、驱动随时间变化等）。
二：方法步骤

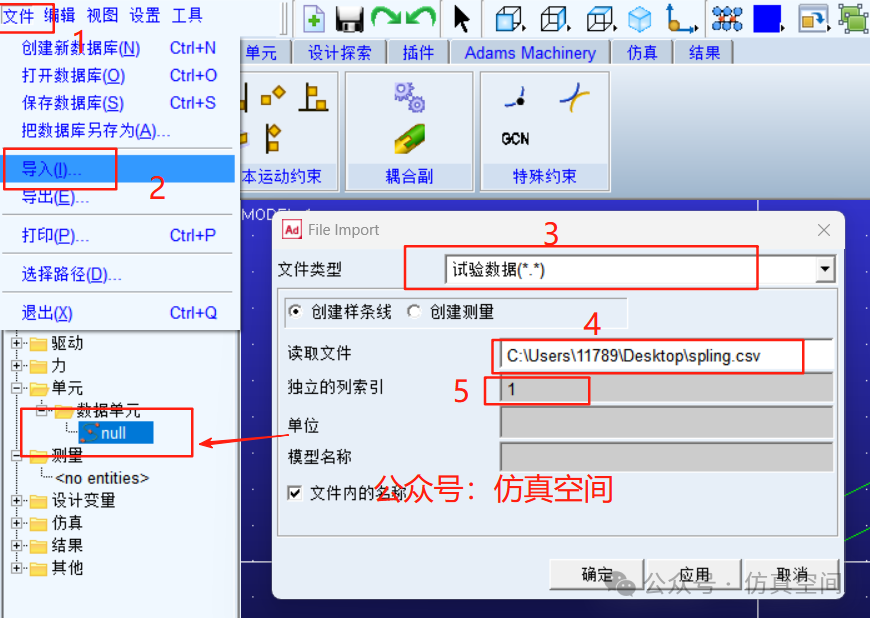

按如下步骤，导入外部是数据即可，我一般采用.csv格式保存数据。导入后，在数据单元生成一个样条曲线，我们也可以对其重命名。

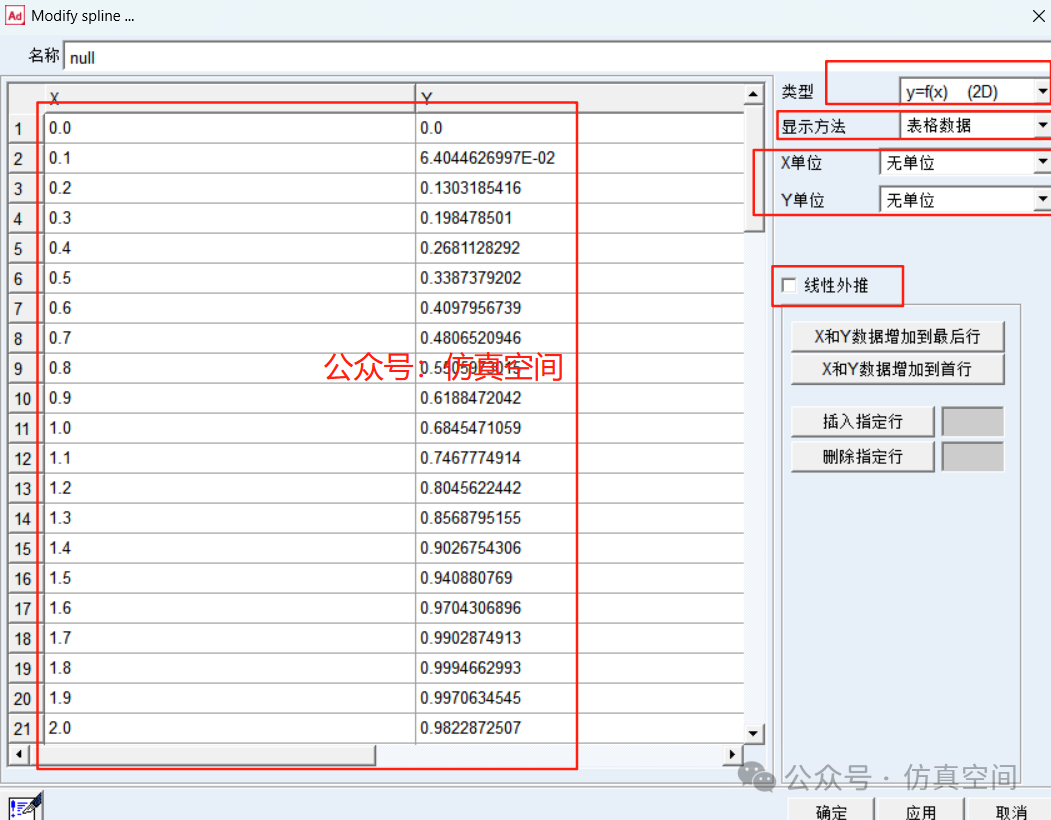

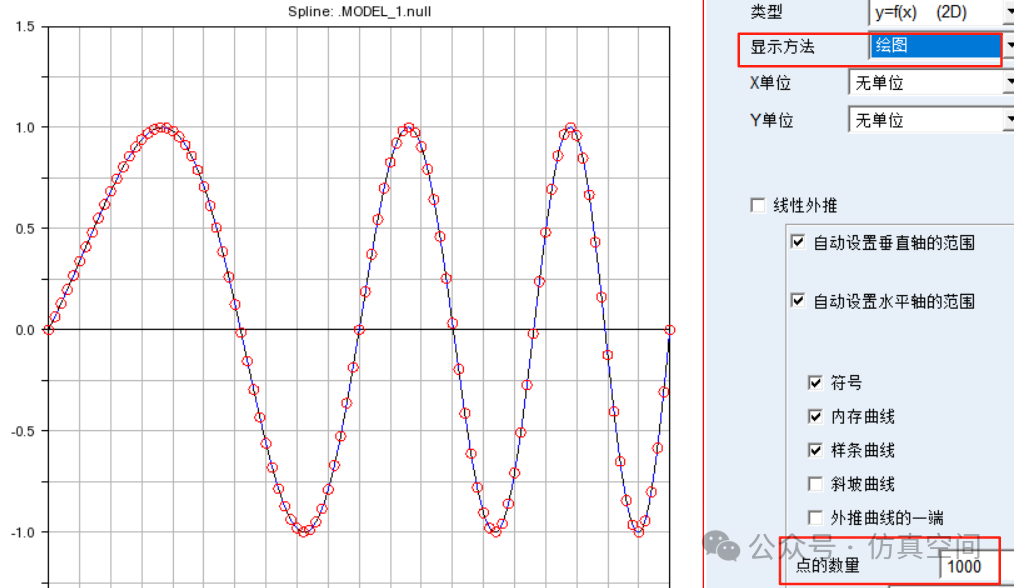

我们双击打开样条曲线，就是我们导入的数据，类型为2D曲线，默认显示的表格数据，也可以切换到绘图。当然也可以设置X和Y单位，还可以设置插值类型。
三：加载样条曲线仿真

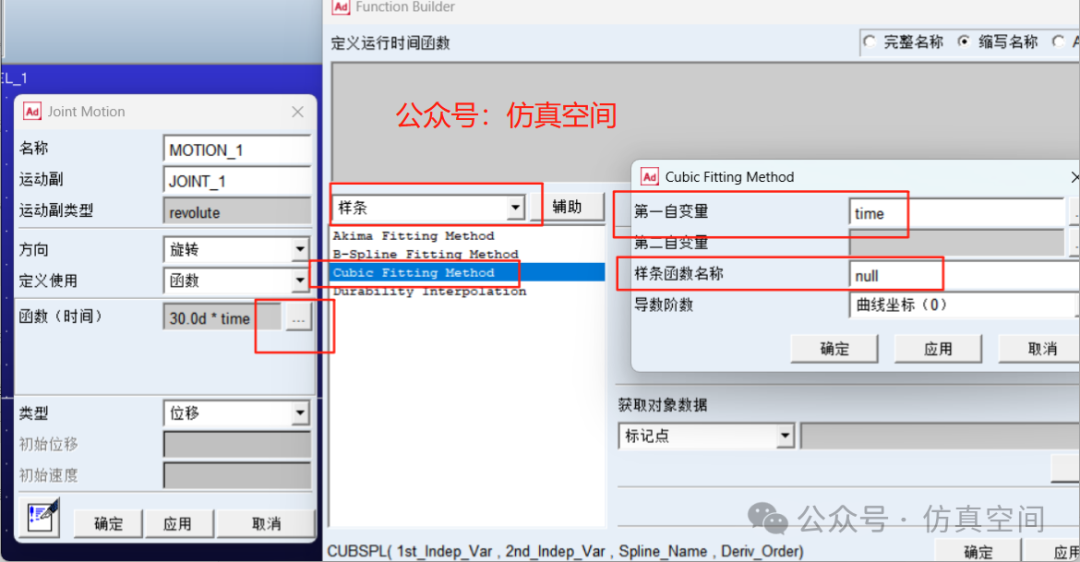

创建我们需要加载曲线的量，可以是运动副，也可以是力等，然后按如下图步骤即可。（辅助，可以弹出设置兑换框）。

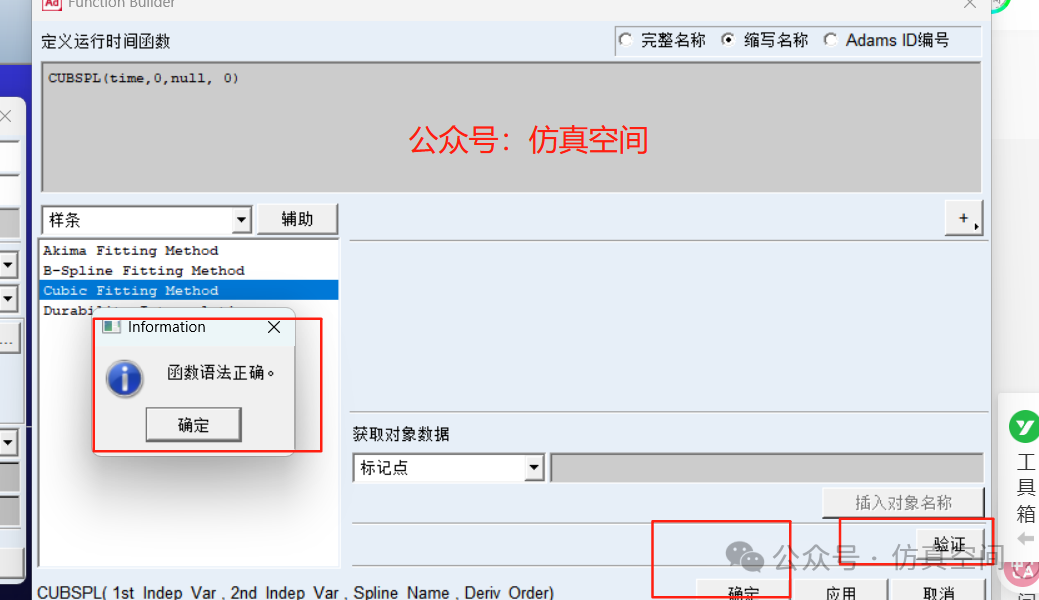

确定后，我们点验证是否正确。

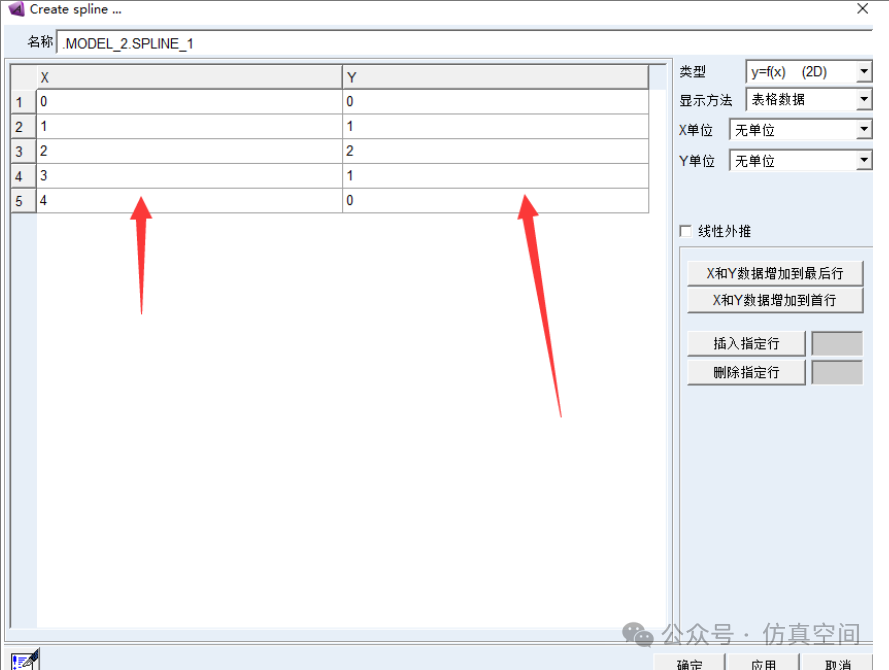

当然我们还可以定义3D数据（复制一份2D样条，再改成3D数据，然后手动从excel表中整体粘贴过来。
