Simulink导入fmu到Adams（主控）联合仿真

2025-08-20

1.前言

前文我们讲解了Adams导入fmu文件到Simulink中的联合仿真，以Simulin为主控，文本我们反过来，把Smulink模型导出fmu，导入到Adams中联合仿真（adams主控）。

fmu接口无需安装额外软件，且无版本限制。

两者设置方法都很多相似之处，强烈建议一起学习。

先学习如下这篇文章

2.Simulink设置

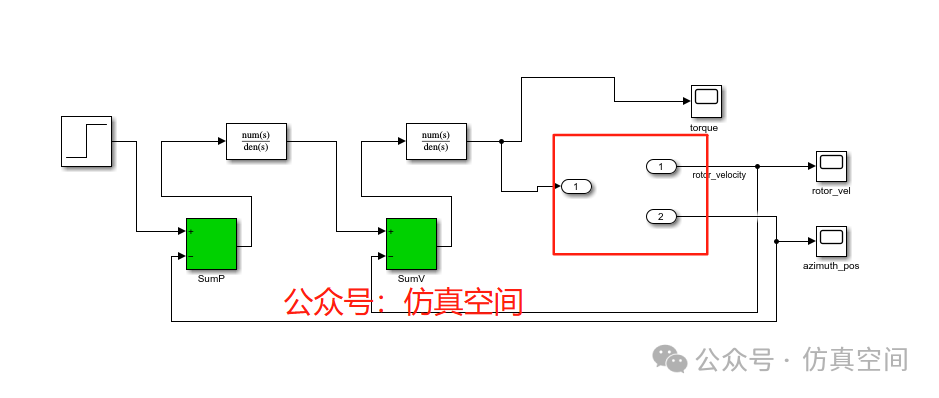

打开simulink模型，把需要连接的接口，用in/out元件代替，如下图所示。

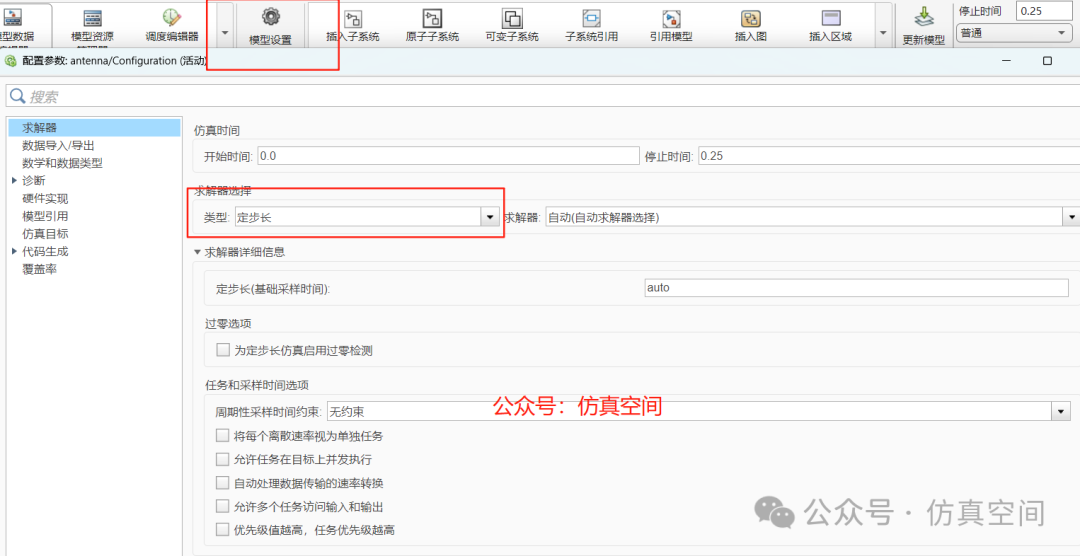

设置定步长：

再按如下方法，导出fmu文件。注意：高版本需要插件才能有导出fmu功能，如果安装不成功，可关注公众号与我们交流。

3.Adams设置

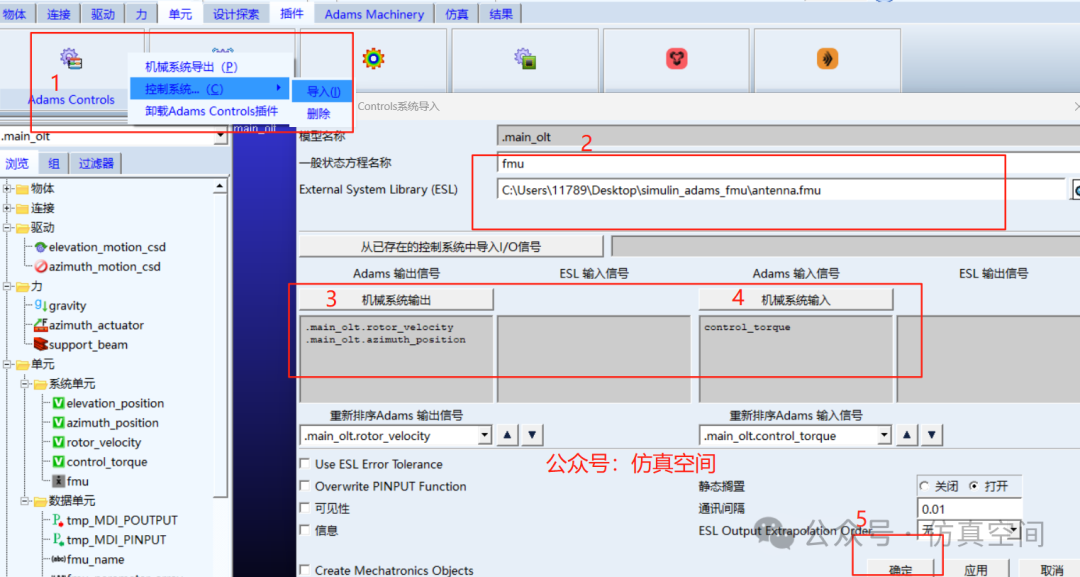

打开Adams模型，按如下方法设置，导入控制系统。

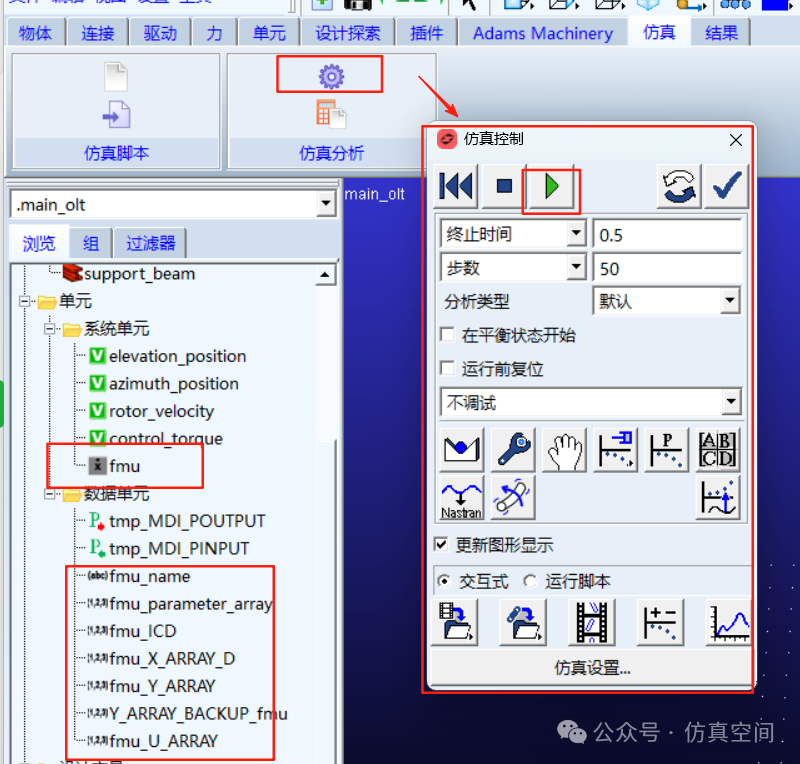

在单元目录下，会自动生成状态量和状态方程；切换到仿真控制运行即可仿真。

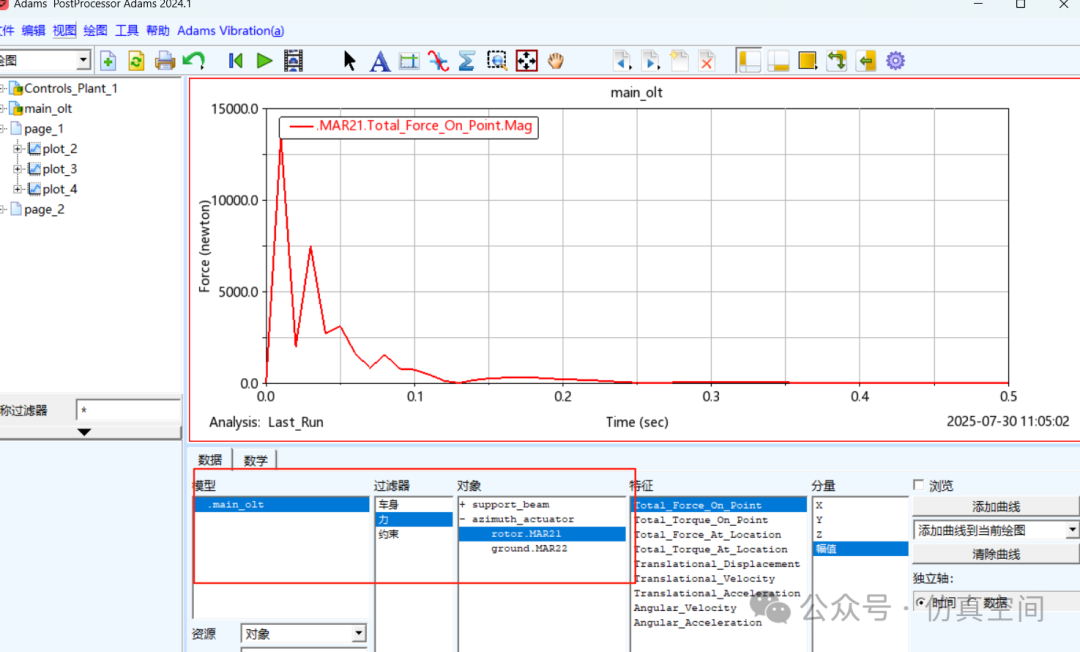

4.结果查看

由于是在Adams软件中进行仿真，后处理就跟正常Adams软件一样；而Simulink模型只能查看接口数据，如果需要查看更多Simulink数据，需设置成接口形式通过fmu传递过来。
