Amesim2504与Matlab2025a联合仿真接口设置教程

2025-08-28

软件下载，点我

1.前言


方法适合：Amesim20版本以上，matlab版本20版本以上，VS15-19版本，均为64位windows系统。三个软件安装盘可以不一致
为了简化后续流程，建议先安装VS软件，matlab和Amesim无顺序要求。如果不是按此顺序，建议先卸载，再重新安装。


本教程采用 VS2017，amesim2504，matlab2025a，均安装在C盘。

确保Amesim，matlab软件能正常运行

2.、安装VS

VS2017下载链接:https://pan.baidu.com/s/1rGGwPEUXdho4kiRdaiGKVQ 提取码: 9ufh

勾选这几个，其余默认，然后边下载边安装。安装需20分钟（看网速），安装完成后是否能正常打开，无需破解。

3.安装Amesim

      Amesim2504安装教程：https://www.simrooms.net/nd.jsp?id=16
3.1
Amesim2504安装后，会自动识别Microsoft Visual C++编译器。
3.1.1
其他Amesim版本也会识到Microsoft Visual C++编译器，会出现如下图。



3.2

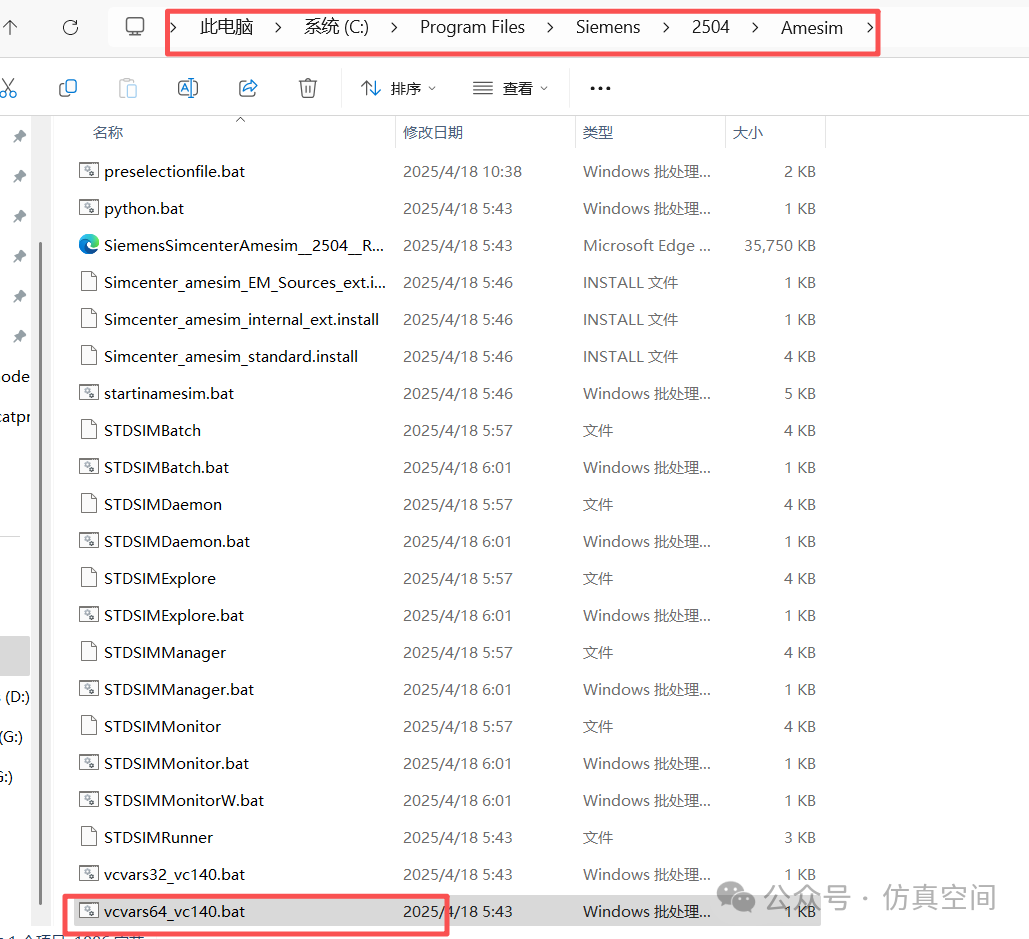

Amesim2504安装后，在如下路径会有文件“vcvars64_vc140.bat”

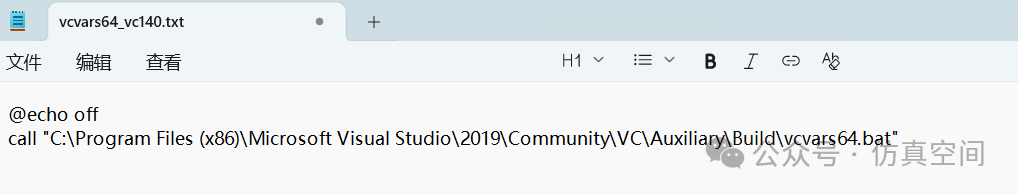

其他版本Amesim不会有，需要新建一个，首先桌面新建文本，名字为vcvars64_vc140.txt。内容为如下（复制这段就可以）

@echo off

call "C:\Program Files (x86)\Microsoft Visual Studio\2019\Community\VC\Auxiliary\Build\vcvars64.bat"


然后把后缀名改成.bat，再把该文件粘贴进去就可以。（根据你的VS安装对应修改路径即可。注：如果2504版本不能VS编译，也可以新建一个覆盖即可）

3.3

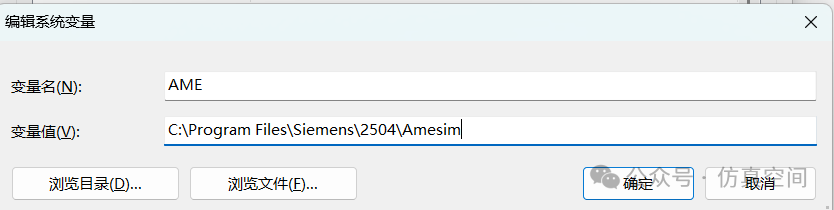

确保环境变量已按如下设置（变量值，复制你安装的路径即可）

3.4

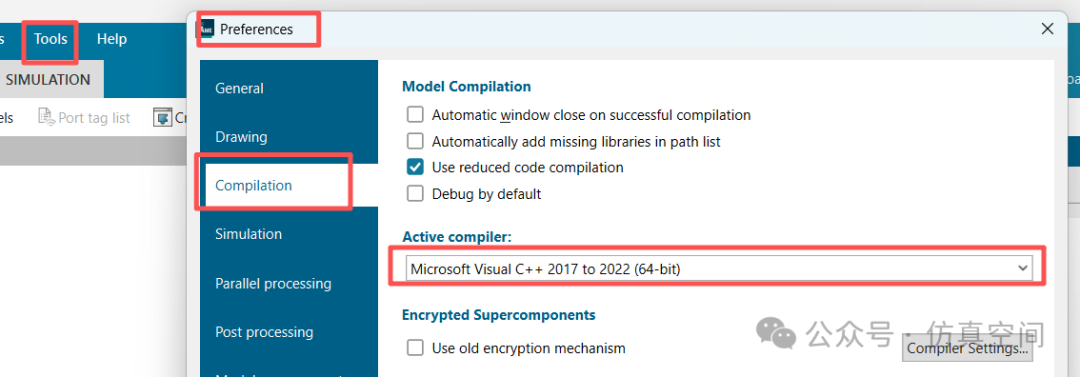

打开Amesim软件，切换编译器
随便新建一个模型，或者打开一个模型，就能编译了（确保能编译）

4.安装matlab

matlab2025a下载安装教程：https://www.simrooms.net/nd.jsp?id=21


4.1

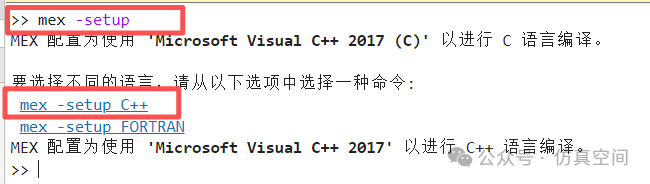

打开matlab，按如下设置，在MATLAB软件命令行中输入指令
mex -setup（复制指令粘贴），设置编译器。

4.2

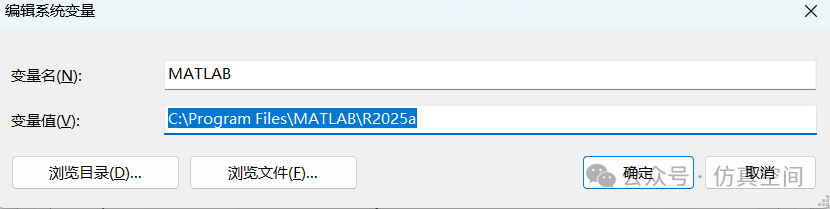

确保环境变量已按如下设置（变量值，复制你安装的路径即可）


5、联合测试

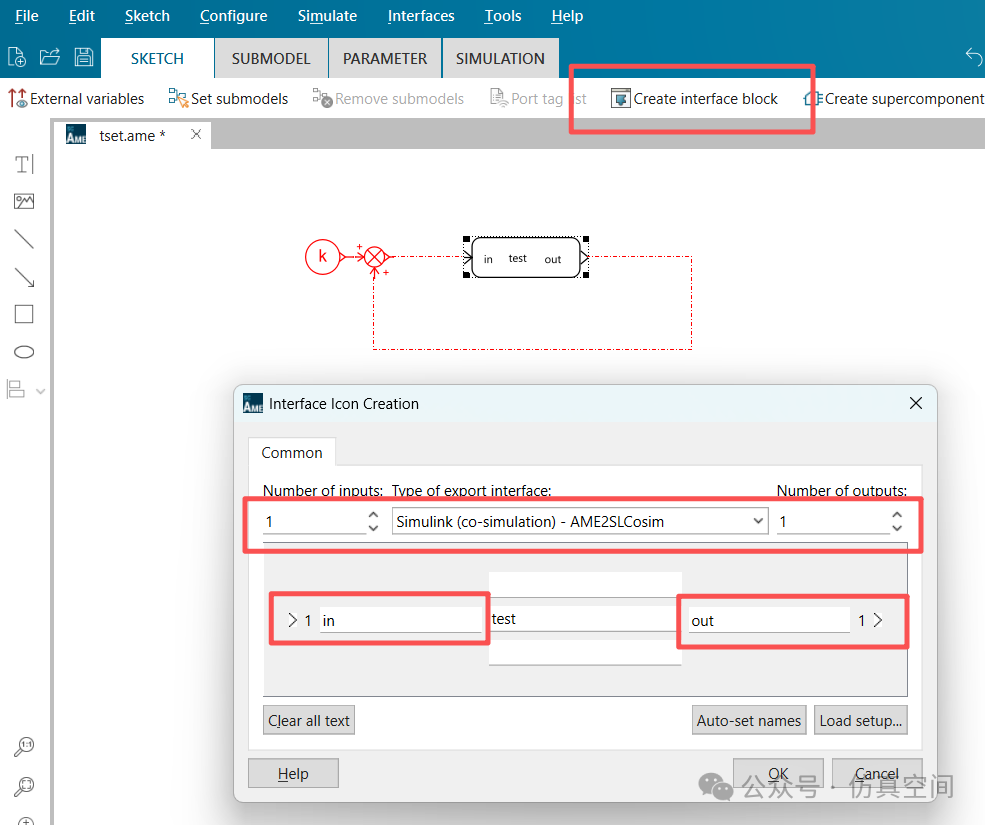

  • 打开Amesim，新建如下模型，累加模型

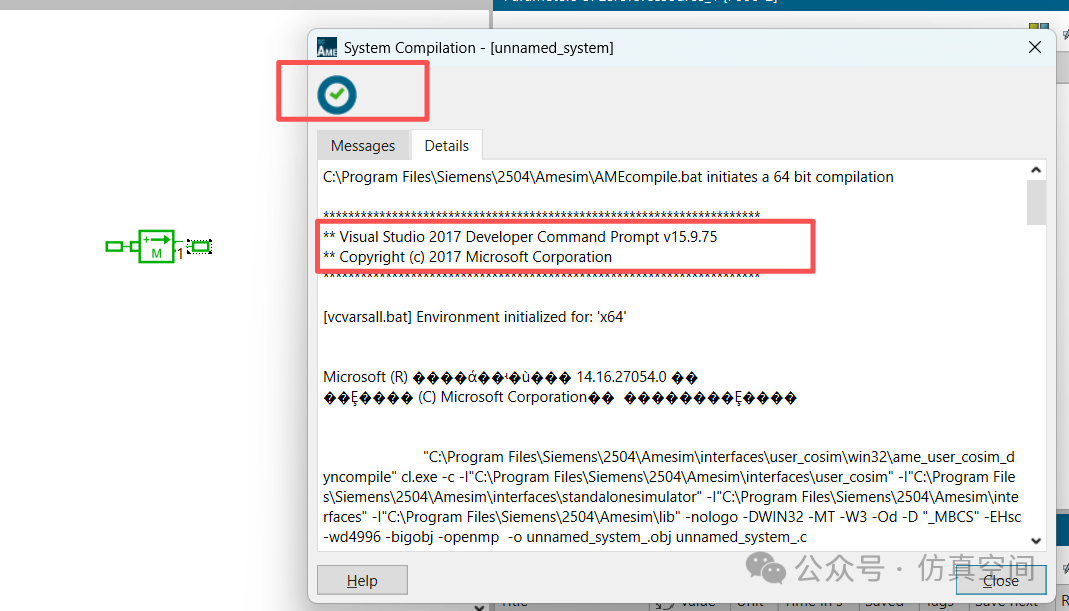

    模型保存在英文路径下，编译后会生成如下模型。

  • 图片

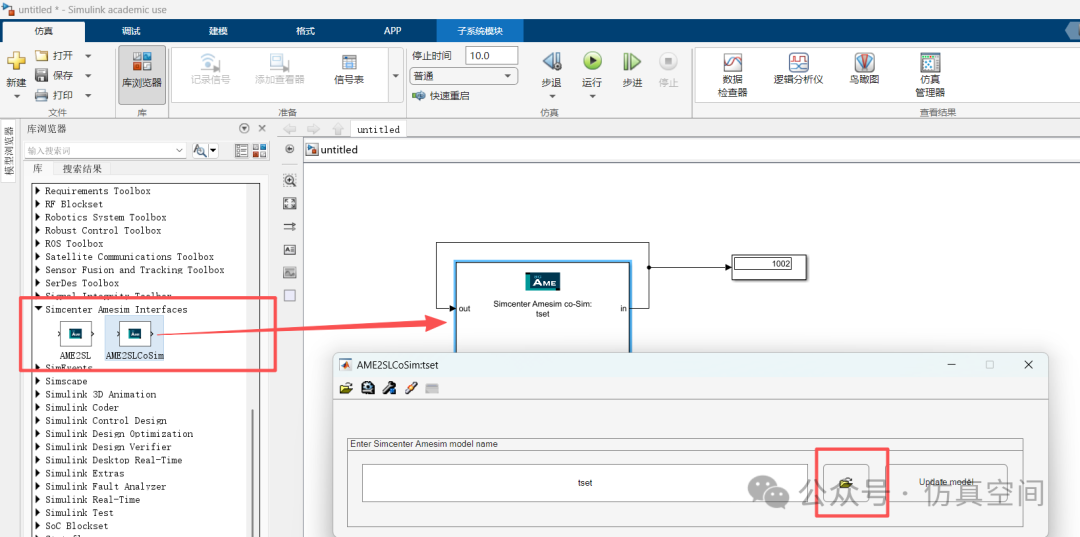

    在Amesim运行后，会自动打开Matlab软件，然后新建simulink模型

    在库中找到Simcenter Amesim Interfaces，建立如下模型。

  • 图片

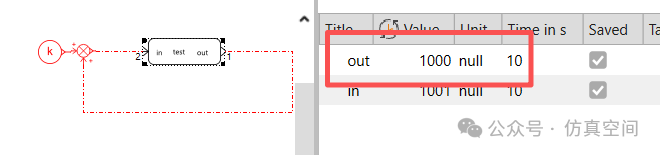

计算完成后，Amesim结果是1000（仿真时间10s，交互0.01s）




个人建议：高版本Amesim与simulink联合仿真设置，步骤较多比较繁琐，建议采用FMU通用接口联合仿真，无需设置软件接口，无需安装VS，联合稳定无报错。
